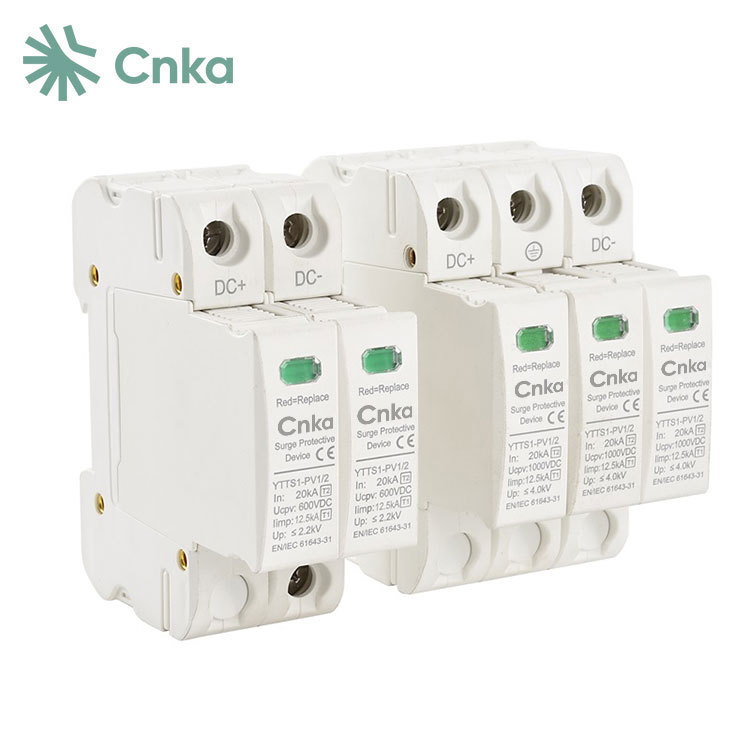

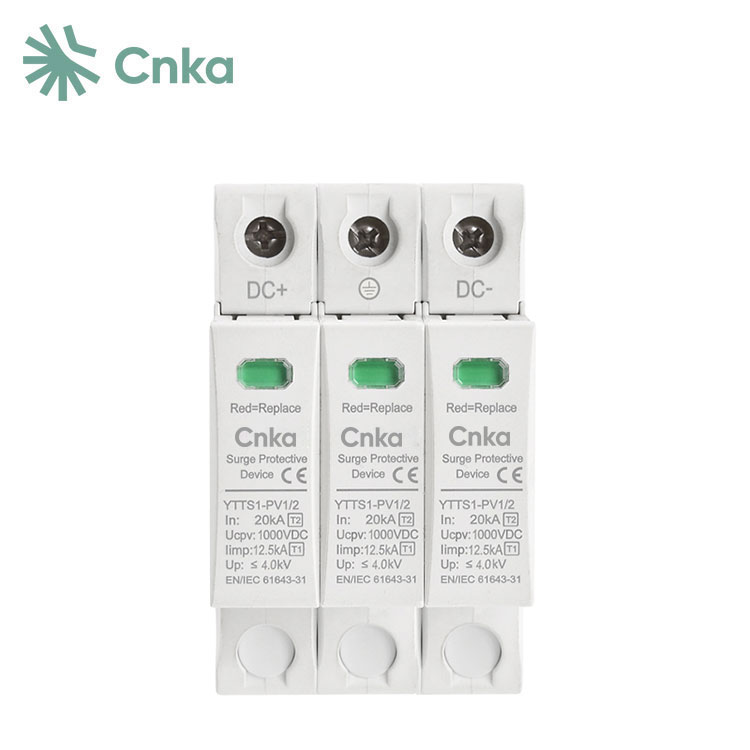

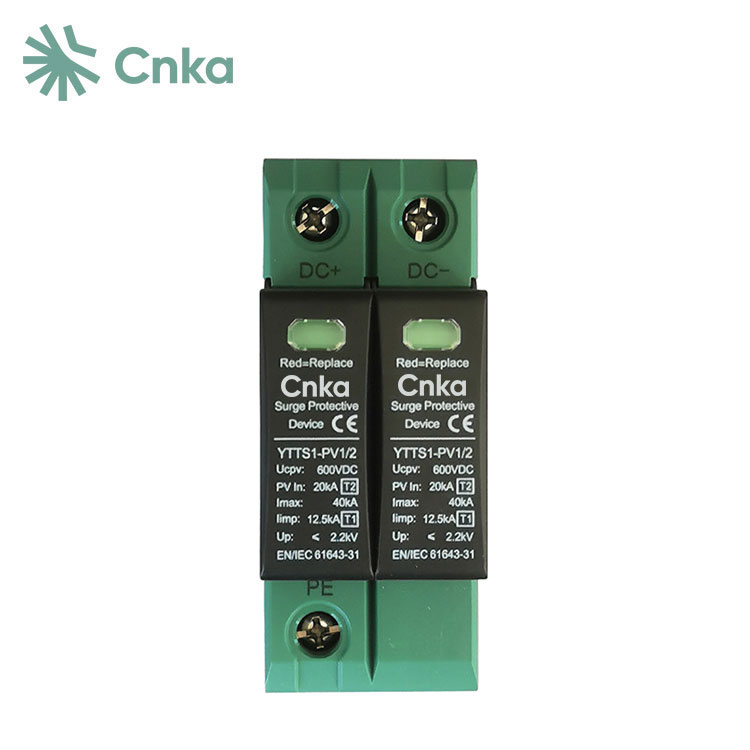

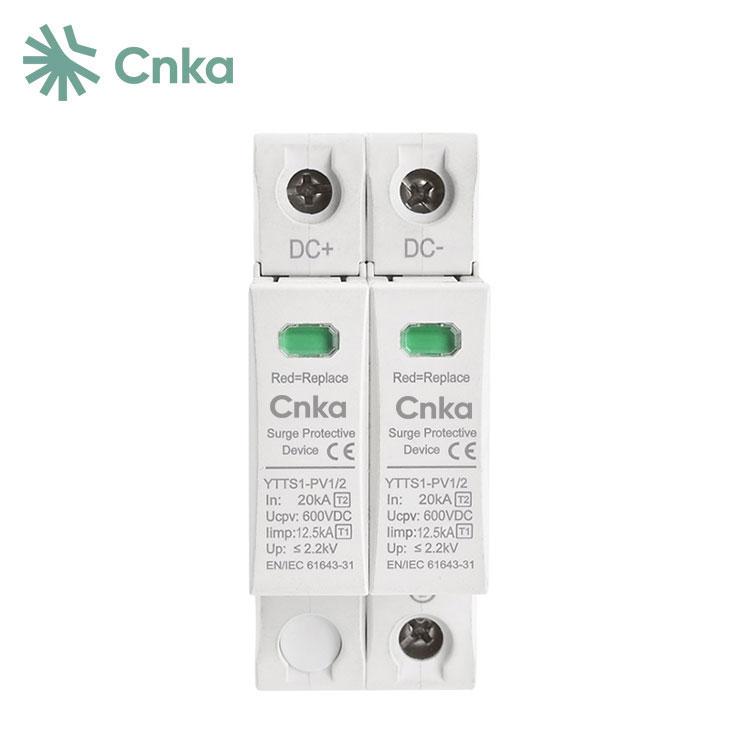

Čínska veľkoobchodná solárna prepäťová ochrana CNKA prechádza primárnymi aj sekundárnymi testami. Primárna skúška zahŕňa vykonanie experimentov podľa menovitého vybíjacieho prúdu In: 1,2/50 impulzné pracovné napätie a maximálny impulzný prúd Iimp špecifikovaný v špecifikáciách. Sekundárny test vychádza z výsledkov primárneho testu a zahŕňa testovanie s maximálnym pulzným prúdom Iimp špecifikovaným v špecifikáciách. Prepäťové ochrany T1 a T2 sú všeobecné pojmy používané pre prepäťové ochrany navrhnuté na základe týchto primárnych a sekundárnych impulzných testov.
|
Model produktu |
YTTS1-PV1/2 |
|
|
Poliak |
2P |
3P |
|
Menovitá frekvencia |
Jeden port |
|
|
Kategória SPD |
Kombinovaný typ |
|
|
Kategória testu |
Test triedy I+II |
|
|
Farba |
biely |
|
|
Maximálne nepretržité |
600 V DC |
1000 V DC |
|
Ochrana pred napätím |
≤ 2,2 kV |
≤ 4,0 kV |
|
Menovitý výboj |
20 kA |
20 kA |
|
Maximálne vybitie |
40 kA |
40 kA |
|
Impulzný prúd limp |
12,5 kA |
12,5 kA |
|
Čas odozvy tA |
≤ 25 ns |
|
|
Veľkosť |
36 x 90 x 80 54 x 90 x 80 |
|
|
Indikácia poruchy |
Zelená: Normálna Červená: Zlyhanie |
|
|
Prierezová oblasť drôtov |
6 ~ 25 mm² |
|
|
Spôsob inštalácie |
Štandardná koľajnica 35 mm |
|
|
Pracovné prostredie |
-40 ℃ ~ + 85 ℃ |
|
|
Materiál opláštenia |
Plastové |
|
|
Úroveň ochrany |
IP20 |
|
|
Executive Standard |
IEC 61643-31 |
|
1. Môže byť široko používaný v rôznych scenároch inštalácie.
2. Vhodná na inštaláciu v priestoroch pod systémovou priečkou LPZ0B, môže byť inštalovaná na trojfázové päťvodičové skrine v stavebných projektoch zvonku dovnútra, aby sa zmiernilo rušenie bleskovými prúdmi. Môže byť tiež inštalovaný v blízkosti zariadení na obmedzenie napätia.
3. Zabezpečuje úroveň ochrany pri nízkom napätí a zároveň zabraňuje nepretržitému úniku prúdu.
Otázka: Ako si vyberiem DC SPD pre môj solárny systém?
Odpoveď: Pri výbere vhodného modelu SPD pre váš FV systém je dôležité zvážiť nasledujúce faktory: teplota, pri ktorej bude SPD fungovať, napätie systému, skratová hodnota SPD, tvar vlny, ktorý musí byť chránený pred minimálnym vybíjacím prúdom požadovaným SPD.
Otázka: Potrebujete SPD pre solárnu energiu?
Odpoveď: Na ochranu domu pred prechodnými prepätiami v rezidenčnom solárnom systéme vybavenom mikroinvertormi a krátkou jednosmernou kabelážou, ale dlhšími AC káblami, sa odporúča nainštalovať prepäťovú ochranu na zlučovač.
Otázka: Čo je SPD v slnečnej sústave?
A: Prepäťové ochranné zariadenia CHYT (SPD) sa bežne používajú v solárnych systémoch, konkrétne vo fotovoltaických (PV) alebo DC systémoch, na ochranu pred elektrickými prepätiami a špičkami. Tieto prepätia môžu byť spôsobené rôznymi faktormi vrátane úderov blesku. SPD ponúkajú spoľahlivý štít proti takýmto škodlivým elektrickým poruchám, čím zaisťujú hladkú prevádzku a dlhú životnosť solárneho systému.
