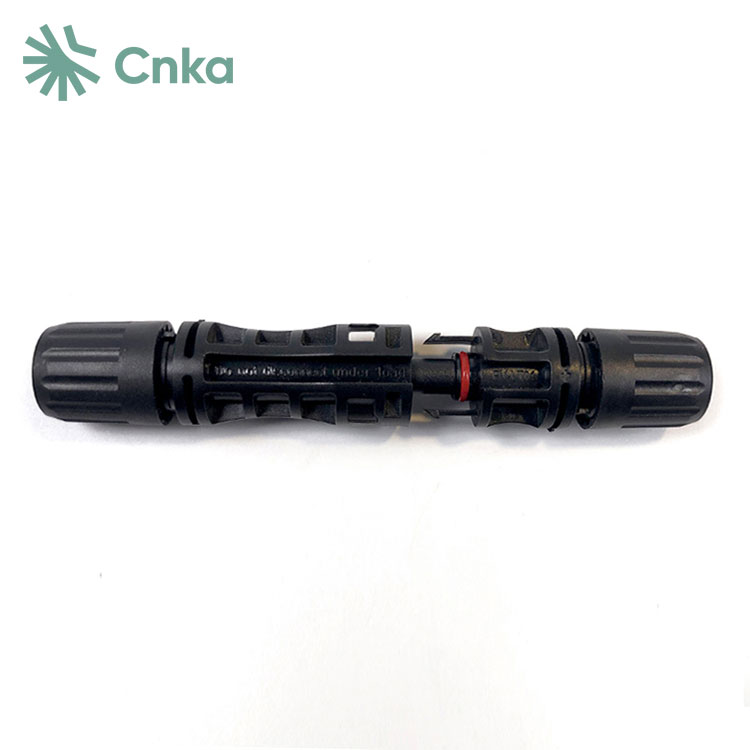

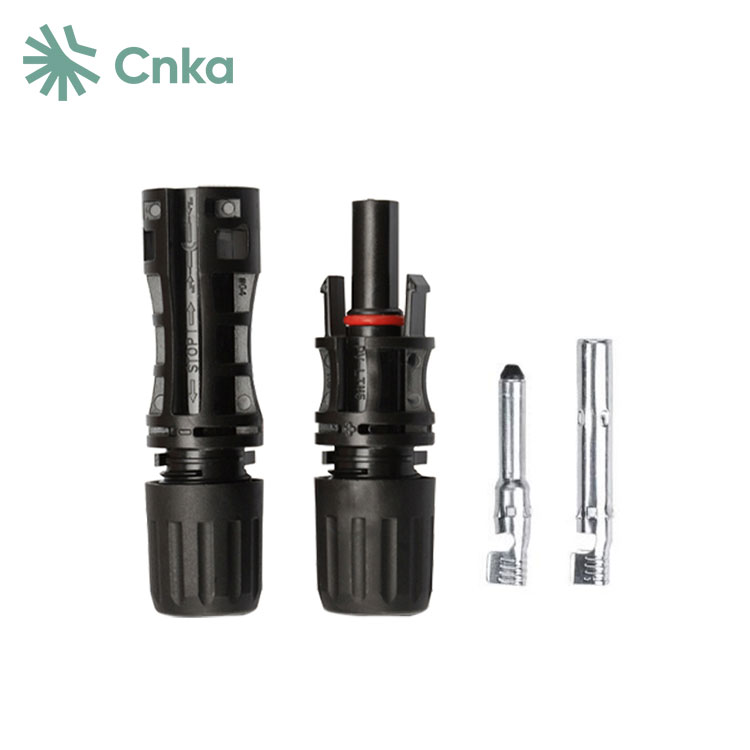

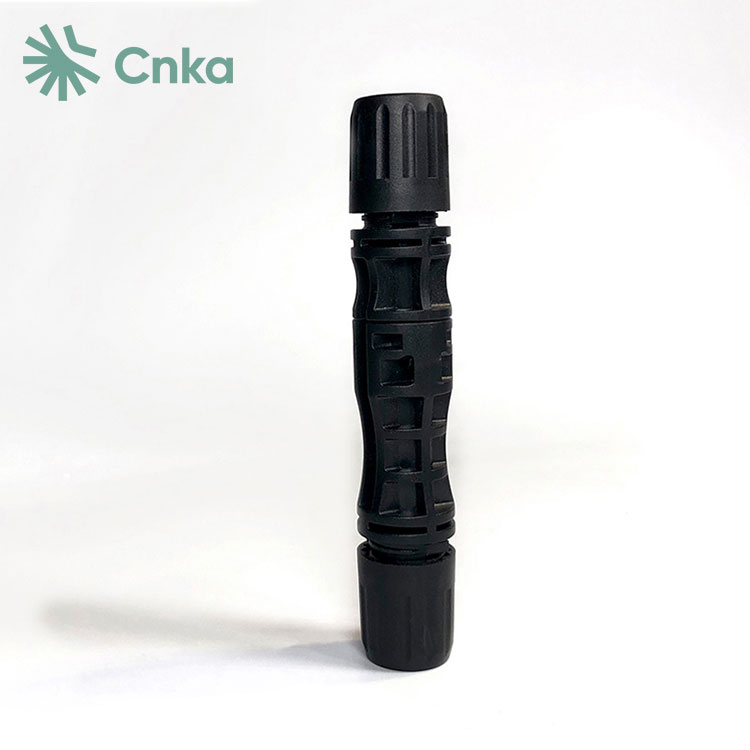

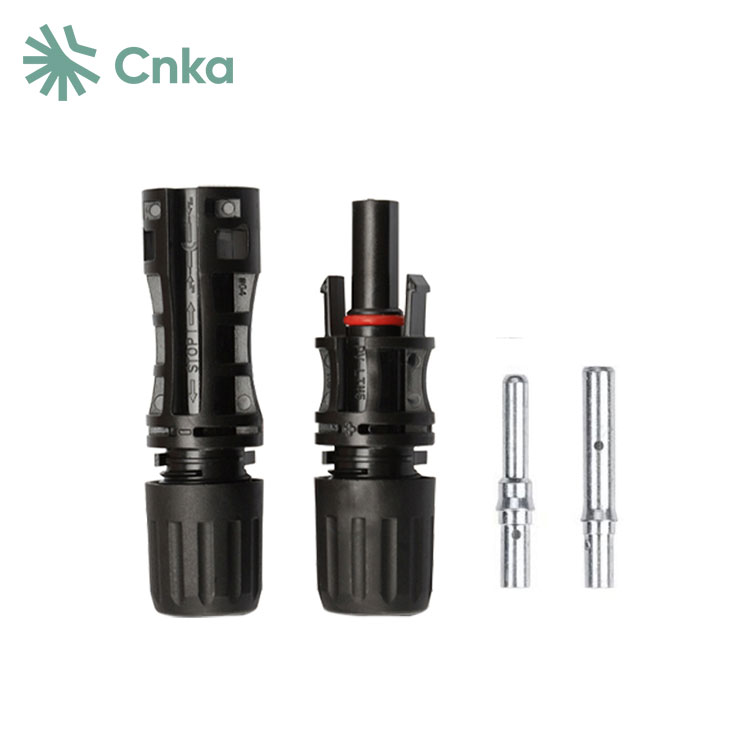

Čínski dodávatelia CNKA ponúka káblové konektory solárnych panelov vyrobené v Číne, ktoré sú plne kompatibilné s 1500V fotovoltaickými systémami. Tieto konektory sú rozdelené na dve časti: koniec linky a koniec dosky. Zvyčajne, keď hovoríme o konektoroch káblov solárnych panelov, máme na mysli konektory na konci vedenia. Skladajú sa z kovových častí a izolačných častí. Termín MC znamená Multi-Contact, zatiaľ čo číslo 4 označuje veľkosť priemeru kovového jadra.
|
Systém konektorov |
φ4 mm |
|
Menovité napätie |
1000V DCIEC)1 |
|
Menovitý prúd |
17A1,5 mm2) |
|
22A2,5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
Testovacie napätie |
6kV50Hz, 1min) |
|
Rozsah teplôt okolia |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
Horná hraničná teplota |
+105℃IEC) |
|
Kontaktný materiál |
Medené, pocínované |
|
Izolačný materiál |
PC/PPO |
|
Stupeň ochrany, pár |
IP67 |
|
nepárený |
IP2X |
|
Kontaktný odpor konektorov |
0,5 mΩ |
|
Trieda plameňa |
UL94-VO |
|
Bezpečnostná trieda |
Ⅱ |
|
Uzamykací systém |
Snap-in |
|
Test rozprašovaním soľnou hmlou, stupeň závažnosti 5 |
IEC60068-2-52 |
1 Fotovoltaické konektory by mali zabezpečiť vynikajúcu vodivosť s odporom kontaktu nepresahujúcim 0,35 miliohmov.
2 Musí poskytovať dostatočnú bezpečnosť na ochranu komponentov solárnych článkov. Vzhľadom na často drsné prostredie a podnebie, kde zariadenia využívajúce solárnu energiu fungujú, by konektory mali byť vodotesné, odolné voči vysokej teplote, antikorózne a mali by ponúkať vysokú izoláciu. Mali by dosahovať stupeň ochrany IP68.
3 Štruktúra solárnych konektorov by mala byť pevná a spoľahlivá, so samčími a samičími konektormi, ktoré by pri správnom zasunutí mali vykazovať spojovaciu silu aspoň 80 N. V prípade kábla 4 mm² by konektor MC4 nemal prekročiť maximálnu teplotu 105 °C pri prúde 39 A. Konektor MC4/H4, jednožilový konektor typu samec a samica, ponúka výhody, ako je vynikajúce tesnenie, pohodlné vkladanie a jednoduchá údržba a opravy.
Pri výbere zástrčky je dôležité zamerať sa na kvalitu produktu vrátane veľkosti a hrúbky materiálu vnútorného kovového vodiča, jeho elasticity a povlaku, aby sa zabezpečilo, že zvládne veľké prúdy a udrží dobrý kontakt. Plastový obal zástrčky by mal mať hladký povrch bez prasklín a rozhranie musí byť dobre utesnené. Počas inštalácie nevystavujte konektory komponentov slnečnému žiareniu a dažďu, aby ste predišli starnutiu, vnútornej korózii, zvýšenému kontaktnému odporu a potenciálnemu vznieteniu, čo všetko môže znížiť účinnosť systému alebo spôsobiť nebezpečenstvo požiaru.
Inštalácia a krimpovanie fotovoltaických konektorov sú kritické. Pred začatím výstavby fotovoltaických elektrární by sa mali používať profesionálne lisovacie nástroje a personál inžinierskej inštalácie by mal absolvovať riadne školenie o lisovacích operáciách.
