Rozdiely medzi istivačmi DC a AC
Pirery určené pre systémy s priamym prúdom (DC) a striedavých prúdov (AC) sa výrazne líšia v dôsledku jedinečného elektrického správania každého typu prúdu. Nižšie je uvedené podrobné porovnanie:
1. Súčasné výzvy správania a vyhynutia oblúka
AC Aktuálne charakteristiky:
Pravidelne striedajú smer (50 Hz alebo 60 Hz).
Prirodzene prechádza nula 100-120 krát za sekundu, čo uľahčuje prerušenie oblúka.
Štandardné ističe sa spoliehajú na tento nulový priechod, aby účinne uhasili oblúk.
Charakteristiky prúdu jednosmerného prúdu: toky v jednom smere nepretržite bez nulových krížov.
Arcing je pretrvávajúce a ťažšie uhasiť, čo si vyžaduje silnejšie potlačenie mechanizmov.
Na prelomenie prúdu sú potrebné špecializované vzory (napr. Magnetické vyfúknutia, oblúkové sklzy alebo nútený vzduch).
2. Hodnotenia napätia a prúdu
AC Breakers:
Typicky hodnotené pre RMS napätie (napr. 120 V, 240V, 480 V).
Bežné v domácnosti, komerčnej a priemyselnej distribúcii energie.
Breaking Capacity sa zvyčajne pohybuje od niekoľkých zosilňovačov po niekoľko stoviek zosilňovačov.
DC Breakers:
Menené na konštantné jednosmerné napätie (napr. 12 V, 24 V, 48 V, v niektorých prípadoch až 1000 V).
Používa sa v systémoch solárnych energie, batériových brehov, elektrických vozidlách a telekomunikácie.
Často si vyžaduje vyššiu prerušovaciu kapacitu (rozsah KA) v dôsledku trvalo udržateľného oblúka.
3. Vnútorný dizajn a konštrukcia

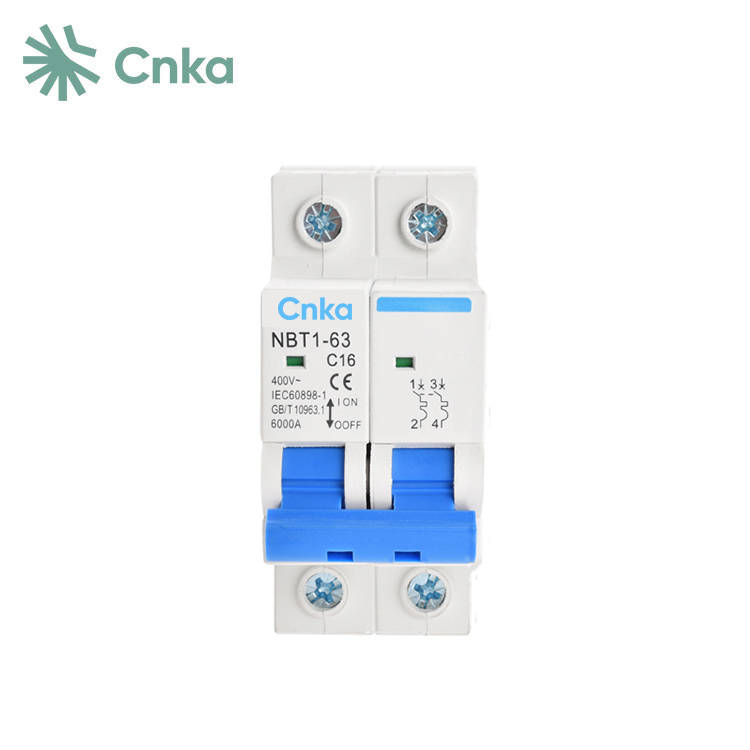

AC Breakers:
Používajte jednoduchšie potlačenie oblúka (napr. Vzduchový výbuch, mechanizmy tepelnej magnetickej výlety).
Bežné typy: MCB (miniatúrny istič), MCCB (formované puzdro), ACB (istič vzduchu).

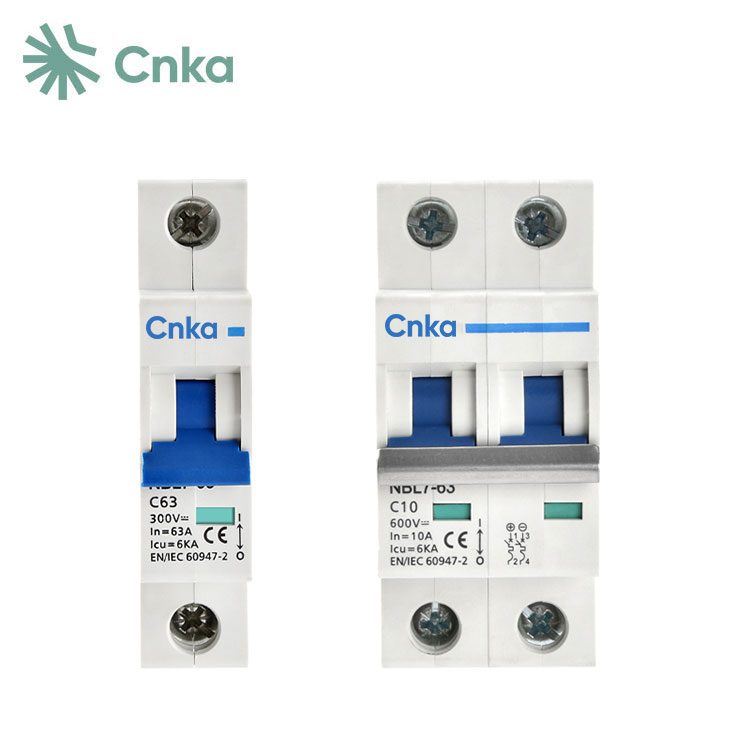

DC Breakers:
Postavený z posilnených kontaktov a pokročilých oblúkových sklz, aby sa zvládli dlhodobé oblúky.
Niektoré sú citlivé na polaritu (musia byť správne zapojené).
Obojsmerné ističe DC sa používajú v systémoch, ako sú solárne panely, kde sa môže prúd obrátiť.
4. Aplikácie a bezpečnostné úvahy
AC Breakers:
Nachádza sa v domácom zapojení, priemyselných strojoch a napájacích mriežkách.
Nie je vhodné pre jednosmerné obvody - ich použitie môže spôsobiť zlyhanie výletu alebo nebezpečného oblúka.
DC Breakers:
Nevyhnutné pre systémy obnoviteľnej energie, nabíjanie EV a DC Microgrids.
Niektoré hybridné ističe pracujú pre obe AC/DC, ale väčšina z nich je špecifická pre aplikáciu.
Môžu byť vymenené?
Nikdy nepoužívajte istič AC pre DC, pokiaľ nie je výslovne hodnotený pre obidve.
Breakers DC môžu pracovať pre AC, ale nie sú preň optimalizované.
Záver
Základné rozdiely pramenia z metód vyhynutia oblúka, manipulácie s napätím/prúdom a konštrukcie. DC Breakers sú vybudované tvrdšie na riadenie nepretržitého prúdu, zatiaľ čo AC Breakers využíva nulové kríženie pre ľahšie prerušenie. Vždy vyberte správny typ pre bezpečnosť a spoľahlivosť.
Prajete si odporúčania pre konkrétny prípad použitia?
