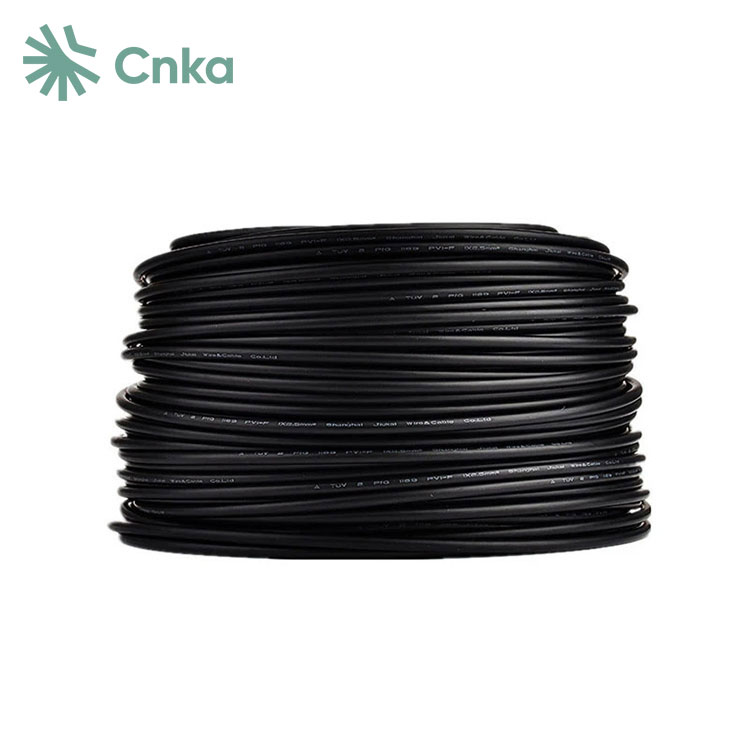

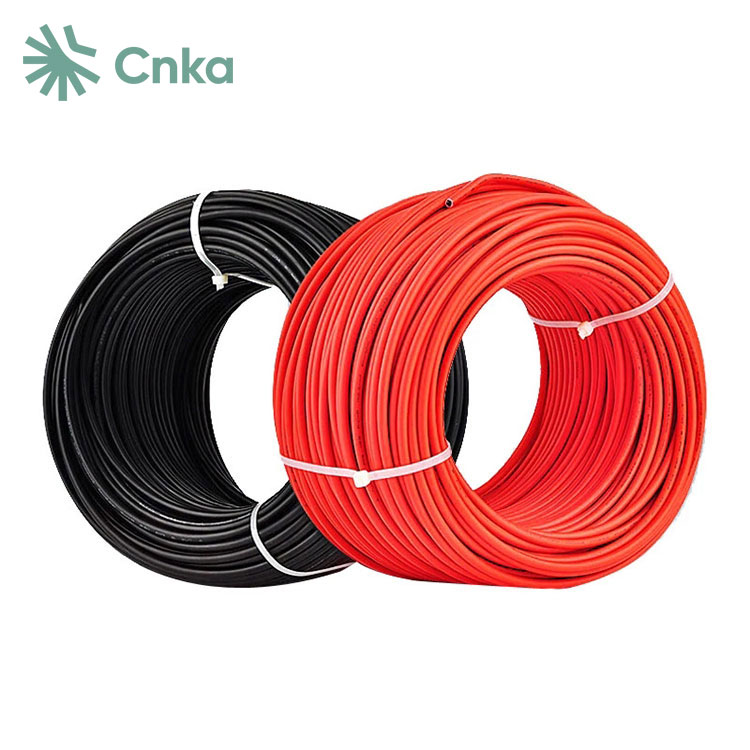

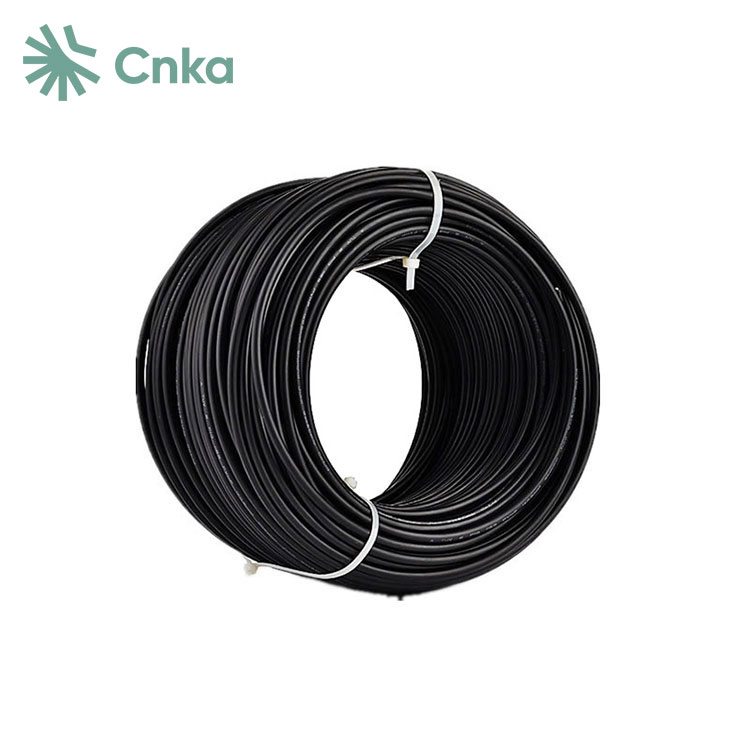

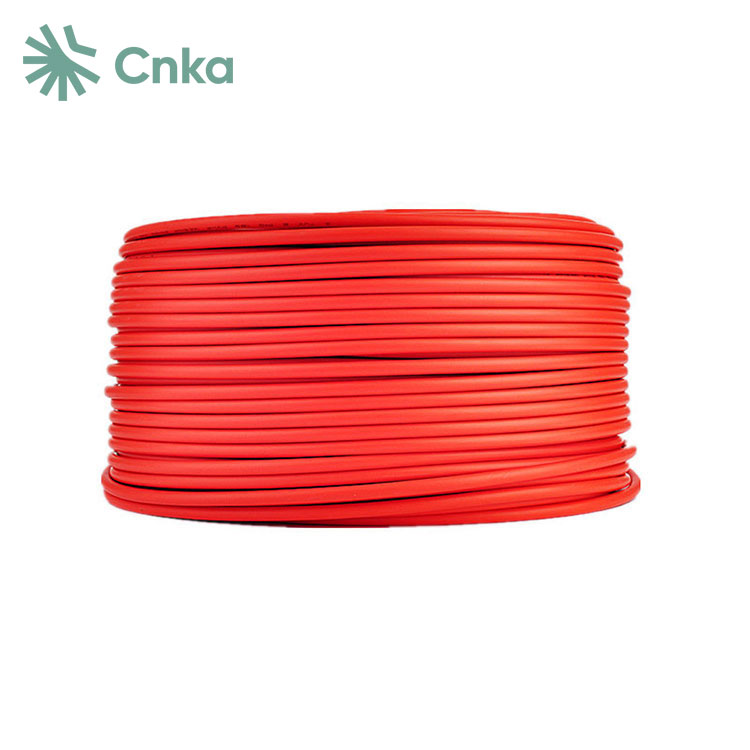

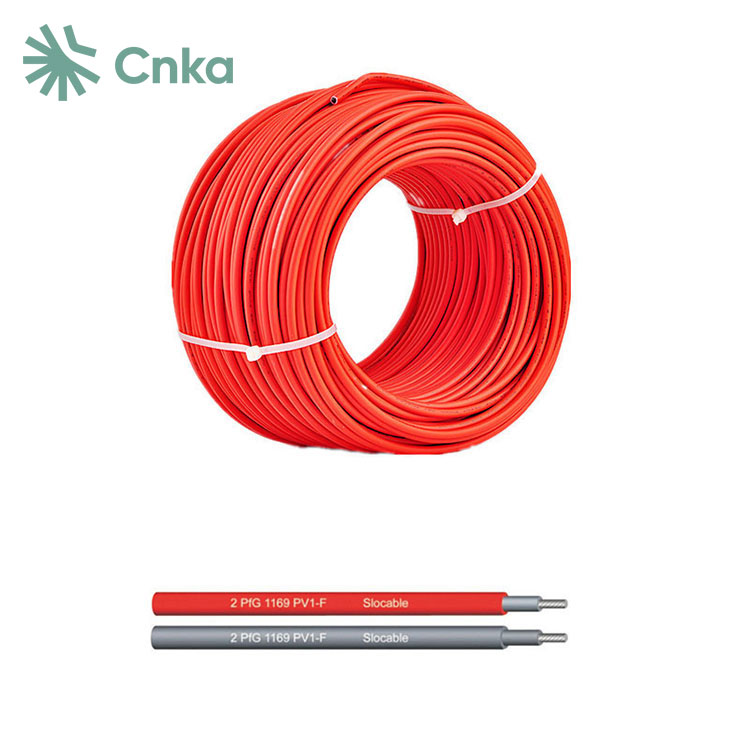

Továrensky vyrobený 6mm DC solárny kábel CNKA, hrdo vyrobený v Číne, je navrhnutý pre AC aj DC systémy. Disponuje menovitým napätím 600/1000/2000 voltov a je vhodný pre teploty v rozsahu od 90°C do 150°C v suchom a 90°C vo vlhkom prostredí.
6mm solárny kábel DC je všestranný a vyrobený z materiálov, ako je hliníkový lankový drôt 12AWG-2000kcmil, hliníkový lankový drôt potiahnutý meďou alebo medený lankový drôt 18AWG-2000kcmil s pocínovanými medenými vodičmi. Spĺňa rôzne požiadavky v priemysle solárnej energie, vrátane pripojení k modulovým spojovacím boxom a káblových vedení potrebných pre vyváženú integráciu systému Balance of System (BOS).
|
Typ |
Prierez |
Dizajn prameňov |
Priemer vodiča |
Odpor vodiča |
Vonkajší priemer Ax B |
Menovité napätie |
Menovitý prúd |
|
mm² |
Č.xφ(mm) |
mm |
Ω/km |
mm |
VAC/DC |
A |
|
|
PV-1x2,5mm2 |
2.5 |
50 xφ0,25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4,0mm2 |
4.0 |
56 xφ0,3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6,0mm2 |
6.0 |
84 xφ0,3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Drôt |
Trieda 5, pocínované |
|
Izolačný materiál |
XLPE |
|
Dvojitá izolácia |
|
|
Bez halogénov |
|
|
Vysoká odolnosť voči olejom, tukom, kyslíku |
|
|
a ozón |
|
|
Odolné voči mikróbom |
|
|
Odolné voči UV žiareniu |
|
|
Vysoká odolnosť proti opotrebovaniu a oderu |
|
|
Flam Test podľa |
DIN EN 50265-2-1 UL1571 (VW-1) |
|
Najmenší povolený polomer ohybu |
5XD |
|
Rozsah teplôt |
-40 ℃ ~ + 90 ℃ |
|
Farby |
Čierna/červená |
1. Určené na maximálne pracovné napätie 600 V (UL PV).
2. Pôsobí v rámci menovitého teplotného rozsahu -40 °C až 90 °C.
3. Spĺňa požiadavky smernice RoHS na environmentálnu bezpečnosť.
4. Spomaľovač horenia spĺňa štandard VW-1.
5. Kompatibilné s veľkosťami vodičov od 12AWG do 2000AWG.
Otázka: Aký je rozdiel medzi PV káblom a normálnym káblom?
Odpoveď: Na rozdiel od štandardných káblov DC, ktoré zvyčajne používajú izoláciu z PVC, sú káble PV izolované XLPE (zosieťovaný polyetylén), ktorý ponúka vynikajúcu odolnosť voči slnečnému žiareniu, poveternostným podmienkam a extrémnym teplotám. Okrem toho sú FV káble známe svojou predĺženou životnosťou v porovnaní s bežnými DC káblami, ktoré pri správnej údržbe vo všeobecnosti vydržia päť až osem rokov.
Otázka: Môže byť PV drôt zakopaný?
Odpoveď: PV káble sú vhodné na priame zakopanie a vydržia prevádzkové teploty vodičov až do 90 °C v mokrom aj suchom prostredí.
Otázka: Ako si vyberiem istič DC?
Odpoveď: Pri výbere ističa jednosmerného prúdu (MCB) je nevyhnutné zladiť menovitý prúd ističa s celkovou prúdovou kapacitou obvodu. Uistite sa, že menovitý výkon MCB nepresahuje prúdovú zaťažiteľnosť kábla, ktorý chráni, aby sa zachovala bezpečnosť a účinnosť.
